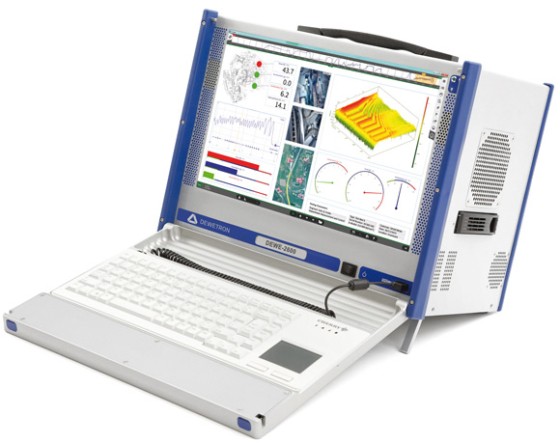

DEWE-2600系列配置说明

　

可选配置：

　

主机配置：

　　　便携式16或64 channel数据采集系统；

显示器：

　　　15"液晶显示 1024 x 768像素(可选配触摸屏)；

CPU指标：

　　　2.0 GHz Intel® Pentium® M 处理器, 1 GB RAM；

硬盘：

　　　300 GB IDE硬盘(可选配闪存式硬盘，最高容量可达128 GB),

　　　DVD-ROM / CD-Rewriter Combo drive；

数据接口：

　　　4x USB, 1x RS-232, 2x以太网口, CAN；

供电方式：

　　　100~240VAC供电；

操作系统：

　　　Microsoft® Windows® XP Professional操作系统；

PCI插槽数：

　　　7个PCI插槽；

数据传输率：

　　　标准８０ＭＢ/s；

模拟通道：

　　　内置16路DEWETRON DAQ/PAD系列调理模块插槽

　　　或64路MDAQ调理模块；

通道扩展方式：

　　　模拟、PCI、USB、火线、以太网；

外形尺寸：

　　　409*245*291(mm)；

重量：

　　　约14.5Kg；

采样率：

　　　100KHz、200KHz、500KHz、1MHz、3MHz、10MHz、20MHz、50MHz 可选；

采样分辨率:

　　　12位、14位、16位、22位、24位可选；

输入传感器类型：

　　　• 电压、电流信号；

　　　• 热电偶和电阻温度计；

　　　• 应力应变，1/4、1/2、全桥；

　　　• ICP®传感器；

　　　• 智能型传感器TEDS；

典型电压型调理模块：

　　　电压信号调理模块，带电路隔离保护，可以设置测量量程和滤波器设定；

　　　输入电压范围：±10mV,±100mV,±1V,±5V,±10V,±50V；

　　　直流精度：±0.05%；

　　　带宽：50kHz；

　　　低通滤波：10Hz, 100Hz, 1kHz, 10kHz；

　　　接口：4mm隔离香蕉插头；

　　　输入阻抗： 10MΩ；

　　　输出阻抗： <10Ω；

　　　通道隔离： 1kV；

　　　输入过载保护： ±500 VDC ；350 VRMS；

典型应变桥调理模块：

　　　带电路隔离保护；

　　　可以设置匹配桥路、测量量程和滤波器设定；

　　　自动桥路偏置调节（满量程±200％）；

　　　内置2个校准并联电阻（支持外部校准并联电路）；

　　　桥路电阻范围： 120 Ohm 到10 kOhm；

　　　半桥接法内部桥路补偿电阻120 Ohm 到 10 kOhm；

　　　1/4桥接法内部桥路补偿电阻120 和350 Ohm, 最大250mV输入量程；

　　　桥路激励电压： 可选0.25, 0.5, 1, 2.5, 5 或10 VDC；

　　　测量量程： 可选±1, 2, 5, 10, 20和 50 mV/V (当激励电压为 5V)；

　　　测量带宽： 20 kHz；

　　　低通滤波：10Hz, 100Hz, 1kHz, 5kHz, 20kHz；

　　　精度：±0.1 % F.S；

　　　接口：8针LEMO  EGG.1B.308.CLM插孔(不包含对应连接头)；

　　　过载电压保护：10VDC；

　　　输入阻抗： 100MΩ；

　　　输出阻抗： <10Ω。

典型ICP调理模块：

　　　用于恒流 (ICP®)传感器, 可以设置测量量程和滤波器设定 ；

　　　增益1, 3, 10, 30和100, 可以设置激励电流为4mA或8mA；

　　　测量带宽：0.5 Hz到300 kHz；

　　　高通滤波：0.5或 5 Hz；

　　　低通滤波：1, 10, 100和 300 kHz；

　　　接口：BNC。
