国产传感器

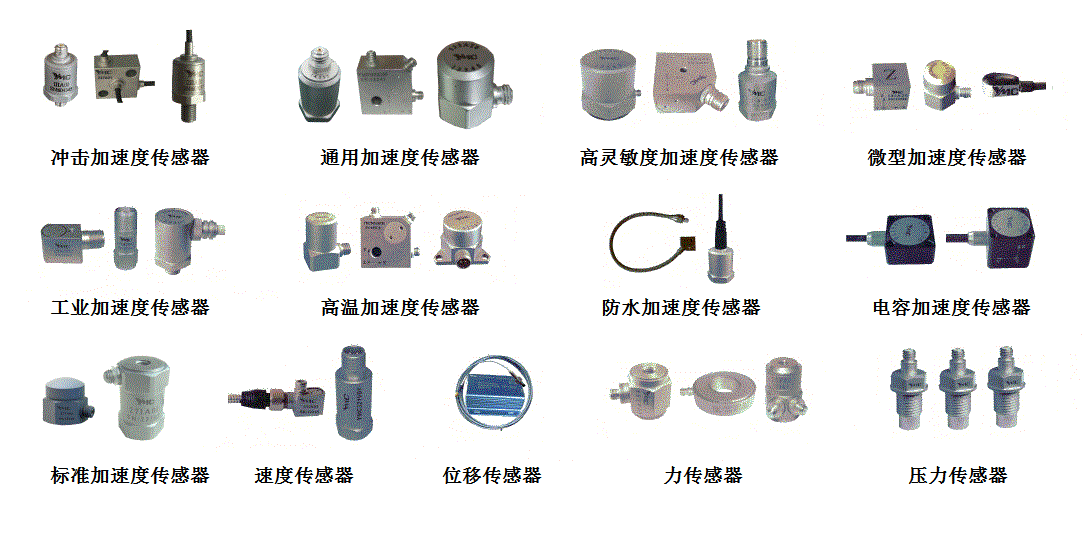

| 加速度传感器 |
冲击型加速度传感器 压电式冲击加速度传感器能够承受和监测极端的高振幅、持续时间短的瞬态加速度,具有刚度高、响应快、g值大的特点;广泛应用于跌落、冲击测试、碰撞测试、爆炸试验等场合。冲击加速度范围从1,000g到100,000g。 |
电荷输出型(PE) | 型号 | 222A02 | 211A01/Z | 211A02/Z | 211A05 | 211A10/Z |
247A01 三向 |
247A02 三向 |
|
| 211A01G | 211A02G | 211A05G | 211A10G | ||||||||
| 灵敏度pC/g | 5 | 0.5 | 0.2 | 0.1 | 0.05 | 1 | 0.5 | ||||
| 量程g pk | ±5000 | ±10000 | ±20000 | ±50000 | ±100000 | ±5000 | ±10000 | ||||
| 幅值线性度% | ±5 | ±5 | ±10 | ±10 | ±10 | ±5 | ±5 | ||||
| 频响(±1dB)Hz | 1-10k | 1-12k | 1-12k | 1-12k | 1-12k | 1-8k | 1-8k | ||||
| 1-10k | 1-10k | 1-10k | 1-10k | ||||||||
| 低阻抗电压输出型(IEPE) | 型号 | 121A01 | 121A02 | 121A05 | 111A01/Z | 111A02/Z | 111A05/Z | ||||
| 122A01 | 122A02 | 122A05 | 111A01G | 111A02G | 111A05G | ||||||
| 灵敏度mV/g | 1 | 2 | 5 | 0.5 | 0.25 | 0.1 | |||||
| 量程g pk | ±5000 | ±2500 | ±1000 | ±10000 | ±20000 | ±50000 | |||||
| 分辨率mg rms | 20 | 10 | 5 | 50 | 100 | 200 | |||||
| 频响(±1dB)Hz | 1-10k | 1–10k | 1–10k | 1–10k | 1–10k | 1–10k | |||||
|
通用型加速度传感器 通用型加速度传感器采用压电效应原理设计;有单轴向、多轴及高阻抗电荷输出型(PE)和低阻抗电压输出型(IEPE)等多种输出方式和安装方式选择,以最大程度满足多样化的测试需要;特殊要求的可与公司联系。专业化设计和制造的YMC系列通用加速度传感器广泛应用于:结构试验、产品振动试验、振动控制、跌落试验、产品质量试验、机械设备研究、模态测试等振动冲击测试领域。 |
单轴向电荷输出型(PE) | 型号 | 221A10 | 221A25 | 221A50 | 221A100 | 221A200 | 221A500 | 221A1000 | ||
| 222A10 | 222A25 | 222A50 | 222A100 | 222A200 | 222A500 | 222A1000 | |||||
| 灵敏度pC/g | 10 | 25 | 50 | 100 | 200 | 500 | 100 | ||||
| 测量范围g pk | ±5000 | ±2000 | ±1000 | ±800 | ±500 | ±150 | ±80 | ||||
| 频率范围(±5%)Hz | 2-10k | 2-8k | 1-5k | 0.5-5k | 0.5-3k | 0.5-2k | 0.3-1.5k | ||||
| 频率范围(±10%)Hz | 1-12k | 1-10k | 0.5-6k | 0.3-10k | 0.3-4k | 0.2-3k | 0.1–2k | ||||
| 单轴向电压输出型(IEPE) | 型号 | 121A10 | 121A20 | 121A50 | 121A100 | 121A200 | 121A500 | 121A1000 | |||
| 122A10 | 122A25 | 122A50 | 122A100 | 122A200 | 122A500 | 122A1000 | |||||
| 灵敏度mV/g | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | ||||
| 测量范围g pk | ±500g | ±250g | ±100g | ±50g | ±25g | ±10g | ±5g | ||||
| 分辨率mg rms | 2.5 | 1.5 | 1 | 0.5 | 0.2 | 0.1 | 0.05 | ||||
| 频率范围(±5%)Hz | 1–10k | 1–10k | 1–8k | 1–8k | 0.5–5k | 0.5–3k | 0.3–2k | ||||
| 频率范围(±10%)Hz | 2–12k | 2–12k | 0.5–10k | 0.5–10k | 0.3–6k | 0.3–3.5k | 0.2–2.5k | ||||
| 三轴向电荷输出型(PE) | 型号 | 242A02 | 242A05 | 243A10 | 243A20 | 245A10 | 245A20 | 245A50 | |||
| 灵敏度pC/g | 2 | 5 | 10 | 20 | 10 | 20 | 50 | ||||
| 测量范围g pk | ±2000 | ±2000 | ±1000 | ±1000 | ±2000 | ±1000 | ±1000 | ||||
| 频率范围(±5%)Hz | 1-6k | 1-6k | 1-5k | 1-5k | 1-4k | 1-3k | 1-2k | ||||
| 频率范围(±10%)Hz | 0.5-8k | 0.5-8k | 0.5-6k | 0.5-6k | 0.5–5k | 0.5–4k | 0.5–3k | ||||
| 三轴向电压输出型(IEPE) | 型号 | 143A10 | 143A20 | 143A50 | 145A10/20 | 145A50/100 | 145A200 | ||||
| 灵敏度mV/g | 10 | 20 | 50 | 44124 | 50/100 | 200 | |||||
| 测量范围g pk | ±500 | ±250 | ±100 | ±500/±250 | ±100/±50 | ±25 | |||||
| 分辨率mg rms | 2.5 | 1.5 | 1 | 0.5/0.2 | 0.1/0.05 | 0.15 | |||||
| 频率范围(±5%)Hz | 1-5k | 0.5-5k | 0.5-5k | 1-4k | 1-4k | 0.3–500 | |||||
| 频率范围(±10%)Hz | 0.5-6k | 0.5-6k | 0.5-6k | 0.5–5k | 0.5–5k | 0.2–800 | |||||
|
低频高灵敏度加速度传感器 高灵敏度加速度传感器,结构坚固,可靠性高;采用不锈钢外壳,激光焊接密封,灵敏度高,本底噪声低。广泛应用于:桥梁结构测试、建筑振动监测、地震监测预警、地面和地基振动监测、地质构造研究等低振级、极低频振动领域。 |
型号 | 131A01 | 131A05 | 132A01 | 132A02 | 132A05 | 132A10 | 232A02 | 146A01 | ||
| 灵敏度V/g | 1 | 5 | 1 | 2 | 5 | 10 | 2000pC/g | 1 | |||
| 测量范围g pk | ±5.0 | ±1.0 | ±5.0 | ±2.5 | ±1.0 | ±0.5 | ±50 | ±5.0 | |||
| 分辨率mg rms | 0.1 | 0.02 | 0.1 | 0.05 | 0.02 | 0.01 | - | 0.1 | |||
| 频率范围(±5%)Hz | 0.5–1k | 0.5–500 | 0.3–800 | 0.3–750 | 0.3–500 | 0.3–500 | 0.05–800 | 0.5–300 | |||
| 频率范围(±10%)Hz | 0.2–2k | 0.1–800 | 0.1–1k | 0.1–1k | 0.1–800 | 0.1–800 | 0.1–1.2k | 0.2–500 | |||
|
微型加速度传感器 微型加速度传感器体积小、重量轻、要求安装的空间小;可应用于如电路板、小型结构试验、跌落包装试验、部件试验、模态试验等场合,可有效减少附加质量对测试结构的影响。 |
单轴向电荷输出型(PE) | 型号 | 261A05 | 262A05 | 263A03 | 264A03 | 266A01 | ||||
| 263A03Z | 264A03Z | 266A01Z | |||||||||
| 灵敏度pC/g | 5 | 5 | 3 | 3 | 1 | ||||||
| 测量范围g pk | ±2000 | ±2000 | ±3000 | ±3000 | ±2000 | ||||||
| 频率范围(±5%)Hz | 1-8k | 1-8k | 1-10k | 1-10k | 2-12k | ||||||
| 频率范围(±10%)Hz | 0.5-10k | 0.5-10k | 0.5-12k | 0.5-12k | 1-15k | ||||||
| 单轴向低阻抗电压输出型(IEPE) | 型号 | 161A10 | 161A50 | 161A100 | 162A10 | 162A50 | 162A100 | 163A10 | 164A10 | ||
| 163A10Z | 164A10Z | ||||||||||
| 灵敏度mV/g | 10 | 50 | 100 | 10 | 50 | 100 | 10 | 10 | |||
| 测量范围g pk | ±500 | ±100 | ±50 | ±500 | ±100 | ±50 | ±500 | ±500 | |||
| 分辨率mg rms | 10 | 2 | 1 | 10 | 2 | 1 | 10 | 10 | |||
| 频率范围(±5%)Hz | 0.5-8k | 0.5-8k | 0.5-8k | 0.5-8k | 0.5-8k | 0.5-8k | 1-10k | 1-10k | |||
| 频率范围(±10%)Hz | 1-10k | 1-10k | 1-10k | 1-10k | 1-10k | 1-10k | 0.5-12k | 0.5-12k | |||
| 微型三轴向低输出阻抗电压输出型(IEPE) | 型号 | 141A10 | 141A20 | 141A50 | 141A100 | 141A200 | 141A500 | ||||
| 灵敏度mV/g | 10 | 20 | 50 | 100 | 200 | 500 | |||||
| 测量范围g pk | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | |||||
| 分辨率mg rms | 10 | 6 | 2 | 1 | 0.5 | 0.2 | |||||
| 频率范围(±5%)Hz | 2–4k | 2–4k | 2–4k | 1–4k | 1–1.5k | 1–1.5k | |||||
| 频率范围(±10%)Hz | 1–5k | 1–5k | 1–5k | 0.5–5k | 0.5–2k | 0.5–2k | |||||
|
工业现场加速度传感器 致力于工业现场状态监测使用的传感器及配套仪器的开发;工业型传感器均采用不锈钢结构、双层屏蔽(隔离)、密封激光焊接;防爆、防水、防油污设计;适用于工业现场等恶劣环境下长期可靠稳定工作。 |
型号 | 151A100D | 151A100C | 151A500D | 151A500C | ||||||
| 灵敏度mV/g | 100±10% | 100±10% | 500±10% | 500±10% | |||||||
| 测量范围g pk | ±50 | ±50 | ±10 | ±10 | |||||||
| 抗冲击g pk | ±3000 | ±3000 | ±500 | ±500 | |||||||
| 分辨率mg rms | 0.5 | 0.5 | 0.1 | 0.1 | |||||||
|
高温加速度传感器 高阻抗电荷输出型,采用温度特性优良的压电陶瓷元件作为敏感件;适用于汽车、航空、环境测试等高温场合。 |
型号 | 2107CM | 245A20CM三向 | 272A10 | 272A10T | 272A10HT | |||||
| 灵敏度pC/g | 50 | 20 | 10 | 10 | 10 | ||||||
| 测量范围g pk | ±1000 | ±1000 | ±2000 | ±2000 | ±2000 | ||||||
| 频率范围(±5%)Hz | 1-5k | 2-3k | 2–6k | 2-6k | 2-6k | ||||||
| 频率范围(±10%)Hz | 0.5–6.5k | 1–5k | 1–8k | 1–8k | 1–8k | ||||||
|
防水型加速度传感器 采用激光焊接和整体密封技术,并配置相应的防水电缆,适用于大湿度和水下环境振动测试中长期稳定可靠工作。水下深度可达100米;请在订货时说明水下深度。 |
型号 | 273A10 | 273A50 | 173A10 | 173A100 | 173A500 | |||||
| 灵敏度 | 10pC/g | 50pC/g | 10mV/g | 100mV/g | 500mV/g | ||||||
| 测量范围g pk | ±2000 | ±1000 | ±500 | ±50 | ±10 | ||||||
| 分辨率grms | - | - | 2.5 | 0.25 | 0.1 | ||||||
| 频率范围(±5%)Hz | 1–8k | 1–5k | 1–8k | 1–5k | 0.5–3k | ||||||
| 频率范围(±10%)Hz | 0.5–10k | 0.5–8k | 0.5–20k | 0.5–8k | 0.3–5k | ||||||
|
电容式加速度传感器 采用变电容原理(当敏感元件受到加速度作用产生偏移,引起电容成比例变化);该传感器MEMS敏感元件具有良好的低频和直流响应特性,体积小、重量轻、全密封、壳体硬质铝氧化可靠隔离,特别适合于分析低频或恒定加速运动。提供±2g到±200g全量程以满足各种测试需求;其他要求如差动输出、其他量程及频响范围请联系公司。 |
型号 | 181A系列单向 | 182A系列双向 | 183A系列三向 | |||||||
| 通用型 | 精密型(p) | 通用型 | 精密型(p) | 通用型 | 精密型(p) | ||||||
| 输出配置 | 单端 | 单端 | 单端 | ||||||||
| 过载冲击 | ±3000g pk | ±5000g pk | ±3000g pk | ±5000g pk | ±3000g pk | ±5000g pk | |||||
|
标准加速度传感器 (中频)采用天然石英作为敏感件,温度特性好,长期稳定性高;三角剪切结构,有效隔离基座应变的影响;底端和顶端双M5(10-32可选)安装方式,可实现背对背方式的传感器灵敏度校准;可作为振动传感器精密校准、振动测试与检验等。 |
型号 | 271A01 | 171A10 | 271A02 | |||||||
| 灵敏度 | 1.25pC/g | 10mV/g | 2.0pC/g | ||||||||
| 测量范围g | ±1000 | ±500 | ±5000 | ||||||||
| 抗冲击g | ±1000 | ±1000 | ±10000 | ||||||||
| 线性度% | ±0.5 | ±0.5 | ±0.5 | ||||||||
| 频率范围(±5%)Hz | 1–5000 | 1–8000 | 2-10000 | ||||||||
| 频率范围(±10%)Hz | 0.6–6500 | 0.6–10000 | 1-15000 | ||||||||
| 速度传感器 |
振动速度传感器 压电式速度传感器在压电加速度传感器基础上进行专业化设计,内部嵌入低噪声微型电荷放大器、精密积分电路。由于采用压电晶体作为敏感件,内部没有移动部件,不会退化和磨损,安装方便;频率响应范围大、机械运动部件不易损坏、传感器质量小、动态特性优良、可长期可靠工作等优点,适用于测量轴承箱体、壳体或结构的绝对(相对于自由表面)振动。可以垂直、水平或以任何角度安装。 |
型号 | 311V01-25.4 | 311V01-50.8 | 311V01-100 | 311V01-250 | 311V01-500 | 311V01-1270 | |||
| 311V02-25.4 | 311V02-50.8 | 311V02-100 | 311V02-250 | 311V02-500 | 311V02-1270 | ||||||
| 灵敏度mV/mm/s | 200 | 100 | 50 | 20 | 10 | 4 | |||||
| 测量范围mm/spk | ±25.4 | ±50.8 | ±100 | ±250 | ±500 | ±1270 | |||||
| 分辨率mm/srms | 0.03 | 0.05 | 0.1 | 0.25 | 0.5 | 1 | |||||
| 频率范围(±5%)Hz | 5-1k | 5-1k | 5-1k | 5-1k | 5-1k | 5-1k | |||||
| 频率范围(±10%)Hz | 3-3k | 3-3k | 3-3k | 3-3k | 3-3k | 3-3k | |||||
| 位移传感器 |
非接触式振动位移传感器 非接触式电涡流位移传感器,是基于高频磁场在金属表面形成涡流效应原理设计,是对金属物体的位移、振动、转速等机械量进行检测和控制的理想传感器。它具有非接触测量、线性范围宽、灵敏度高、抗干扰能力强、无介质影响、稳定可靠、易于处理等明显优点,广泛用于冶金、化工、航天等行业中,也可用于科研和学校实验中的位移、振动、转速、长度、厚度、表面不平度等机械量的检测。 |
型号 | 401D01 | 401D02 | 401D04 | 401D08 | 401D10 | ||||
| 灵敏度V/mm | 8±2% | 8±2% | 4±2% | 2±2% | 0.8±5% | ||||||
| 测量范围mm | 0.25-1.25 | 0.40-2.40 | 1.0-5.0 | 1.25-8.25 | 1.25-11.25 | ||||||
| 探头直径mm | Φ5 | Φ8 | Φ11 | Φ18 | Φ25 | ||||||
| 频率范围Hz | DC-5k | DC-5k | DC-5k | DC-5k | DC-5k | ||||||
| 力传感器 |
石英动态力传感器 采用石英晶体作为敏感件,采用高强度材料制作;具有极好的动态力测量特性,刚度高,动态范围宽,上升时间快,可用频率范围宽,结构坚石英动态力传感器及阻抗头固耐用,在较大的静载荷下检测微小的力变化,可准确测量瞬态冲击力;配套准静态电荷放大器,可测量准静态力;应用于:碰撞、跌落、疲劳、断裂及动态力监测等领域。 |
单压型石英动态力传感器:侧端输出 | 型号 | 501F01-1 | 501F01 | 501F02 | 501F03 | 501F03PE | |||
| 灵敏度 | 10mV/N | 10mV/N | 2.5mV/N | 1mV/N | 4pC/N | ||||||
| 自振频率 | ≥50kHz | ≥50kHz | ≥50kHz | ≥50kHz | ≥50kHz | ||||||
| 测量范围 | 500N | 500N | 2kN | 5kN | 5kN | ||||||
| 分辨率 | 2mN | 2mN | 10mN | 20mN | - | ||||||
| 通用石英动态力传感器:拉压型 | 型号 | 502F01 | 502F02 | 502F03 | 502F03PE | ||||||
| 灵敏度mV/N | 10 | 2.5 | 1 | 4 pC/N | |||||||
| 测量范围N pk | ±500 | ±2000 | +5kN,-2kN | 5kN,-2kN | |||||||
| 非线性% | ≤1 | ≤1 | ≤1 | ≤1 | |||||||
| 共振频率kHz | 60 | 60 | 60 | 60 | |||||||
| 分辨率mN rms | 6 | 25 | 50 | - | |||||||
| 单压型石英动态力传感器:顶端输出型 | 型号 | 512F01 | 512F02 | 512F03 | 512F04 | 512F05 | 512F06 | ||||
| 512F01PE | 512F02PE | 512F03PE | 512F04PE | 512F05PE | 512F06PE | ||||||
| 灵敏度mV/N | 5 | 2.5 | 1 | 0.5 | 0.1 | 0.1 | |||||
| 灵敏度pC/N | 4 | 4 | 4 | 4 | 4 | 2 | |||||
| 测量范围kN pk | 1 | 2 | 5 | 10 | 50 | 100 | |||||
| 非线性% | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |||||
| 共振频率kHz | 70 | 70 | 70 | 65 | 65 | 50 | |||||
| 分辨率mN rms | 20 | 50 | 100 | 250 | 1000 | 2000 | |||||
| 单压型石英动态力传感器:力环 | 型号 | 511F01 | 511F02 | 511F03 | 511F04 | 511F05 | 511F06 | 511F07 | 511F08PE | ||
| 灵敏度mV/N | 10 | 2.5 | 1 | 0.5 | 0.1 | 0.05 | 0.02 | 2pC/N | |||
| 测量范围kN pk | 0.5 | 2 | 5 | 10 | 50 | 100 | 250 | 500 | |||
| 非线性% | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |||
| 共振频率kHz | 70 | 70 | 70 | 50 | 50 | 40 | 35 | 25 | |||
| 分辨率mN rms | 10 | 50 | 120 | 250 | 1250 | 2500 | 5000 | - | |||
| 三向石英动态力传感器:力环 | 型号 | 503F01 | 503F02 | ||||||||
| 灵敏度mV/N | Fx/Fy:2Fz:1 | Fx/Fy:0.3Fz:0.15 | |||||||||
| 测量范围kN pk | Fx/Fy:2.5Fz:5 | Fx/Fy:15Fz:30 | |||||||||
| 非线性% | ≤1 | ≤1 | |||||||||
| 自振频率kHz | 10 | 10 | |||||||||
| 分辨率N rms | X/Y:0.015;Z:0.03 | X/Y:0.15;Z:0.3 | |||||||||
| 压力传感器 |
石英动态压力传感器 利用压电材料的压电效应将被测压力转换为电信号的传感器。适用于各种动态压力测试,包括压缩、脉动、浪涌、液压与气压波动、震动与爆炸冲击波等。可以在高静压条件下测量微小的压力波动。具有体积小、结构坚固、频率范围宽、动态响应快、温度特性好等特点。 |
型号 | 601P01 | 601P30 | 601P60 | 611P01 | 611P30 | 611P60 | |||
| 灵敏度 | 10000pC/Mpa | 100 pC/Mpa | 100pC/Mpa | 5V/Mpa | 167mV/Mpa | 83.5mV/Mpa | |||||
| 测量范围MPa pk | 0–1MPa | 0–30MPa | 0–60MPpa | 0–1MPa | 0–30MPa | 0–60MPa | |||||
| 非线性%F.S | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |||||
| 共振频率kHz | 80 | 150 | 150 | 80 | 150 | 150 | |||||
| 分辨率kPa | - | - | - | 0.015 | 0.015 | 0.015 | |||||
